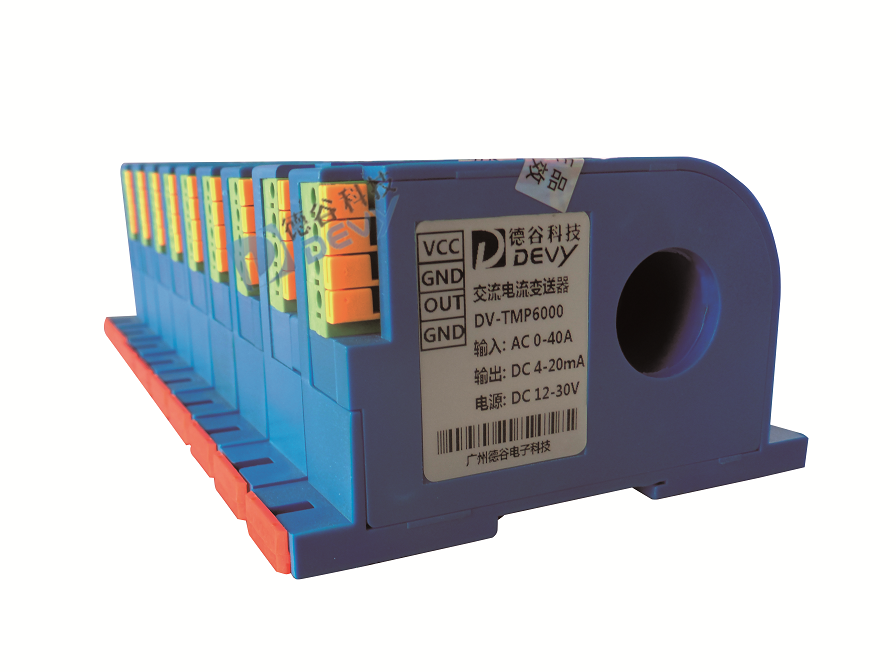

交流电流变送器DV-TMP6000-A420

‍

交流电流变送器，也称电流互感器、信号隔离器，通过线圈的非接触式感应（耦合），将大电流转换成小电流，实现测量仪表、自动化控制设备的标准化和小型化，也可以用来隔离高电压系统，以保证人身和设备的安全。

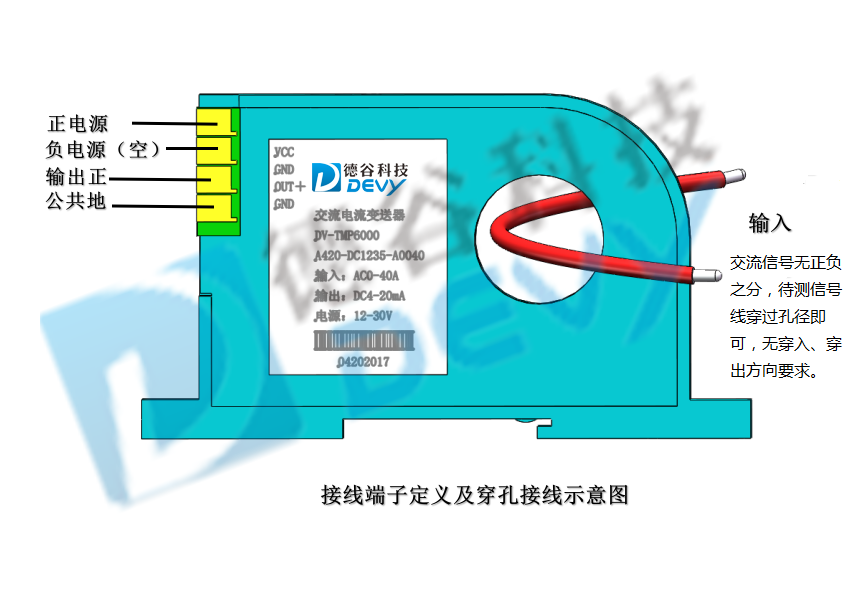

DV-TMP6000-A420-DC1230-A0040为穿孔式，只需将待测交流信号线穿过变送器的线圈孔径即可，测量范围为0-40A的交流信号，输出为4-20mA直流信号，4-20mA为工业行业标准的模拟量，所以这款产品不仅可以用在普通电子电气仪表的信号监测显示系统上，还可以无缝应用到工业产品上。

        选型参考

   DV-TMP6000-A420-DC1230-A0040

         ①          ②               ③           ④               ⑤

         ①：德谷科技的简写标识；

         ②：穿孔式交流电流变送器6000系列；

         ③：A表示电流，输出电流为国际标准4-20mA；

         ④：DC表示直流，产品供电为12-30V范围内的直流；

 ⑤：A表示电流，输入电流为0-40A，A0040的第二位为0A起始，后三位为可测最大电流，电流为两位数时，最大电流首位用0填补，即 最大电流为40A，标注A0040，最大电流为200A，则标注为A0200。

        原理框图

交流电流变送器的原理如图  1  系统框图所示，待测大电流信号线穿过线圈孔径，电流耦合到线圈上，在线圈终端输出电压，经过精密的整流、滤波和放大，以及电流镜像输出处理，得到标准的模拟量信号。为了精确检测输入电流的变化，也为了能输出与输入电流成线性变化的直流信号，系统采用外部供电作为变送器的工作电源，可满足12-35V的供电要求，工作电源范围宽。

        主要参数

        可测量的输入信号：AC 0-40A

        可测量的频率范围：40Hz-60Hz

        输出信号：DC 4-20mA

    输出负载电阻：RL≤500Ω（输出电流信号时）

        RL≥10kΩ（输出电压信号时）

    工作电压：DC12—30V

    精度：0.1%

        线性度：≤ ±1%

    额定功率：≤1W （工作电压≤24V）

    响应时间：≤100ms

    绝缘强度：3000V AC/min（输入、输出及电源之间）

    温度漂移：0.2%F.S./℃

        工作温度：-25℃—+70℃

    重量：145g

    电磁兼容参考标准：GB/T 13850-1998

       尺寸图

       应用领域

        交流电流变送器广泛应用于电力、工业、邮电、石油，煤炭、冶金、铁道、汽车、市政、智能大厦等行业、部门的电气装置，自动控制及调度系统。

       其他

德谷科技拥有自主研发能力，可根据客户需要定制不同尺寸、参数的产品。‍
